90 лет первой передаче механического телевидения

Джон Лоджи Бэрд перед экраном одного из первых телепередатчиков

Сегодня, 26 января 2016 года, исполняется 90 лет со дня первой телевизионной передачи. История современного телевидения - это история технических экспериментов. Сам термин «телевидение» появился в 1900 году, прозвучав на Всемирном конгрессе электротехники. Развитие идей электрической передачи изображений с самого начала было интернациональным. К началу ХХ века было выдвинуто не менее двадцати пяти проектов (из них пять - в России) под названиями «телефотограф», «электрический телескоп», «телефот» и тому подобные. 25 июля 1907 года профессор Петербургского технологического института Борис Львович Розинг запатентовал способ «электрической телескопии», то есть передачи изображений на расстояние с помощью электронно-лучевой трубки. Опыты Розинга были продолжением технологии разложения телевизионного изображения на ряд элементов, которые потом передавались по каналам связи, а принимающая система их вновь воссоздавала. Это стало фундаментом для электронного телевидения, так называемой «разверткой». Несмотря на то, что телевидение — это результат работы многих изобретателей, Бэрд является одним из пионеров. Он останется известным как первый человек, который передал чёрно-белое (градации серого) изображение объекта на расстояние. Этой темой занимались многие инженеры, но шотландец Джон Лоджи Бэрд первым добился результата. 26 января 1926 года он передал движущееся изображение в своей радиотехнической фирме-лаборатории в Лондоне, которое и продемонстрировал членам Королевского института Великобритании и репортёрам газеты The Times.

Передача движущегося изображения была осуществлена с помощью изобретенного Бэрдом прибора, работающего по принципу оптико-механической развертки с использованием диска Нипкова и позволяющего принимать зрителям изображение с разверткой в 30 строк и частотой кадров — 12,5 в секунду. Из-за низкой разрешающей способности такое телевидение получило название малострочного. Разумеется, это не была современная «телевизионная картинка», на ней присутствовали лишь силуэты, к тому же не изобретение Бэрда не позволяло передавать звук но начало было положено.

Что касается камеры, которой осуществлялась съёмка, то Бэрд собрал её сам из подручных средств - шляпных картонок, жестянок из-под конфет и кусков дерева. И всё же, система работала! Правда, из-за того, что внутри камеры находился вращающийся диск Нипкова, она должна была закрепляться неподвижно, дабы не произошло нарушения развёртки при сотрясении. Чтобы изменить угол съёмки (если таковое было необходимо), использовалось поворотное зеркало, установленное перед объективом. Технология получила распространение в газетной полиграфии для передачи фотографий без полутонов. Сканирование фотоснимка занимало всего несколько минут и позволяло получать контрастный черно-белый снимок приемлемого для газеты качества.

Что касается диска Нипкова, лежащего в основе всего механического телевидения, то это изобретение, представляющее собой диск в котором по спирали вырезаны прямоугольные отверстия для разделения изображения на отдельные элементы, предложил студент Берлинского университета Пауль Нипков. Ходят легенды, что в рождественские каникулы 1883 года, когда эта идея пришла ему в голову, он в качестве экспериментального устройства использовал крышку журнального столика, в котором высверлил множество отверстий, располагавшихся последовательно и на равных расстояниях от края к центру этого круга. Такая конструкция позволяла последовательно разложить изображение на элементы и передать от объектива к фотоэлементам. Если на приемники установить аналогичное устройство, то изображением можно было восстановить. Следует заметить, что еще в 1840 году изображения могли передаваться по телеграфу, а Нипков лишь значительно упростил процесс кодирования и декодирования изображения. В 1885 году Нипков, потратив все свои сбережения, получил патент на изобретение электрического телескопа для воспроизведения светящихся объектов, однако разработать это устройство немецкий изобретатель так и не смог. Через 15 лет патент был отозван, а сам Нипков получил должность конструктора в институте Берлина и больше не интересовался темой передачи изображений.

Устройство на основе диска Нипкова работало по следующему принципу: объектив фокусирует изображение на кадровом окне, мимо которого пробегает край диска. Отверстия диска сканируют по мере своего движения весь кадр и прочеркивают его горизонтальными строчками. Затем процесс повторяется. За диском стоит линза, которая фокусирует прошедший через отверстия свет на фотоэлементе. Колебания яркости фотоэлемент преобразует в последовательность электрических импульсов, которые по радио передаются к приемникам. На приемной станции также устанавливался аналогичный диск Нипкова между источником света и зрителем.

Первые опыты передачи изображений на расстояние проводились уже в XIX веке. Исходя из принципа «факсимильной телеграммы», выдвинутого шотландцем А. Бейном в 1842 году, работавший в России итальянец Д. Козелли изобрел (в 1862 году) «химический телеграф», при помощи которого можно было передавать по проводам изображение — рисунок или текст. Телеграф этот был испытан на линии связи Петербург — Москва, но не получил признания. Чтобы передать изображение по «пантотелеграфу Козелли», рисунок или текст нужно было вытравить на медной пластинке, затем в принимающем пункте аналогичную пластинку подвергнуть столь же длительной химической обработке. Короче говоря, изобретение Козелли оказалось практически бессмысленным, ибо между Москвой и Петербургом уже функционировала железная дорога и поезд мог доставить изображение почти за то же время, которое для этого требовалось при использовании «химического телеграфа».

Казелли и его пантелеграф

В 1880 году русский ученый Порфирий Иванович Бахметьев (широко известный как физик и биолог) предложил теоретически вполне возможную телевизионную систему, названную им «телефотографом». Заслуга Бахметьева перед наукой состоит в том, что он хотя и не построил аппарат, но выдвинул первый из основополагающих принципов телевидения — разложение изображения на отдельные элементы для последовательной их передачи на расстояние. (Независимо от Бахметьева идею о разложении изображения на элементы высказал португалец Адриану ди Пайва.)

Открытие в 1873 г. У.Смитом и Дж. Мейем (Англия) светочувствительности селена (внутренний фотоэффект) и создание А.Г. Столетовым (Россия) в 1888 г. фотоэлемента с внешним фотоэффектом послужило толчком к созданию первых систем «видения на расстоянии». Первым, кому удалось с помощью селена передать изображение по телеграфу, стал английский изобретатель Шелфорд Бидуэлл. В 1881 году Шелфорд Бидуэлл продемонстрировал систему передачи неподвижных фотографий, которая использовала механическое разложение на элементы. О своем изобретении он поведал 10 февраля 1881 г. на страницах журнала «Nature». Эта технология, получившая название «фототелеграф», быстро нашла применение в новостной фотожурналистике, но была неприменима для передачи движущегося изображения из-за инерционности селеновых фотоэлементов. Сканирование одного фотоснимка с качеством, приемлемым для газетной полиграфии, занимало несколько минут. Лишь в 1909 году совершенствование фотоэлектрических преобразователей позволило добиться мгновенного сканирования изображений, не содержащих полутонов. В 1923 году американец Чарльз Дженкинс (англ. Charles Francis Jenkins) передал первое движущееся силуэтное изображение, а 13 июня 1925 года состоялась телетрансляция полутонового изображения с борта судна в Атлантическом океане.

Чертёж из привилегии на «Светораспределитель для аппарата,
служащего для передачи изображений на расстояние
со всеми цветами и их оттенками и тенями»

На рубеже XIX и XX веков русский изобретатель А. А. Полумордвинов работал над своим «телефотом», ключевым элементом которого был т. н. «светораспределитель». Это была первая в мире система цветного телевидения с диском Нипкова, ставшая прообразом современных систем на теории трёхкомпонентного цветового зрения. Она была предложена лаборантом Казанского университета Полумордвиновым 5 августа 1900 года. В том же месяце изобретение получило высокую оценку на Первом электротехническом съезде в Петербурге, но практической реализации «телефот» не получил. За два года до этого польский изобретатель Ян Щепаник получил английский патент №5031 на «телектроскоп», предназначенный для передачи на расстояние цветного движущегося изображения.

Джон Бэрд и его «телевизор», примерно 1925 год

Однако, практического воплощения это изобретение не получило, и первая действующая система механического телевидения была запатентована только в 1925 году Джоном Бэрдом. Уже в феврале 1924 года он продемонстрировал механическую телевизионную систему, способную передавать и отображать движущиеся изображения. Система воспроизводила всего лишь силуэты снимаемых объектов, например изгибание пальцев. Уже 25 марта 1925 года в магазине «Селфриджез» (Лондон) состоялась премьера трёхнедельной демонстрации телевидения. Проводя первые опыты телесъёмки, Бэрд решил не рисковать и в качестве "звезды экрана" использует куклу чревовещателя по имени Стуки Билл (Stookie Bill). Дело в том, что из-за малой чувствительности фотоэлемента нужно было яркое освещение объекта съёмки, приходилось использовать лампы большой мощности. А значит, перед камерой было весьма жарко. Бэрд логично рассудил, что с куклой ничего плохого не произойдёт, она сможет долго позировать оператору, а если даже и расплавится - нестрашно. Опыт завершился успехом!

Вот два изображения.
слева - "телезвезда" Стуки Билл, справа - раскадровка его съёмки
(правда, многие исследователи считают, что это другая кукла;
Бэрд часто использовал марионеток в своих опытах,
а потом уже переходил на людей)

2 октября 1925 в своей лаборатории Джон Бэрд достиг успеха в передаче чёрно-белого (в градациях серого) изображения куклы чревовещателя. Изображение сканировалось в 30 линий по вертикали, передавалось 5 изображений в секунду. Бэрд спустился вниз и привёл курьера, 20-летнего Вильяма Эдварда Тэйнтона, чтобы посмотреть, как будет выглядеть человеческое лицо на передаваемом изображении. Эдвард Тэйнтон — первый человек, изображение которого было передано при помощи телевизионной системы. В поиске возможности сообщить общественности о своём изобретении, Бэрд посетил редакцию газеты Daily Express. Редактор газеты был шокирован предлагаемой новостью. Позднее, один из работников редакции вспоминал его слова: "Ради Бога, спуститесь вниз в приёмную и избавьтесь от безумца, ожидающего там. Он говорит, что изобрёл машину, чтобы видеть через радио! Будьте аккуратнее — он может быть вооружён"...

Первая известная фотография изображения,
воспроизведённого устройством Бэрда,
примерно 1926 год.

В некоторых ранних механических системах строки располагались не горизонтально, как в современном телевидении, а вертикально. В качестве примера можно привести британскую 30-строчную систему Бэрда, разработанную им в 1927. Эта система создавала вертикальное прямоугольное изображение (книжная ориентация), вместо горизонтального (альбомная ориентация), распространённого в наши дни. Направление линий зависит от расположения маски кадра относительно диска Нипкова: при расположении слева или справа линии развёртки вертикальные, сверху или снизу — горизонтальные. Из-за низкого разрешения изображений в системе Бэрда, достаточной только для более-менее чёткого изображения одного человека, вертикальная (портретная) ориентация становилась предпочтительней, нежели горизонтальная. Однако, в конце концов победил горизонтальный кадр, совпадающий с кинематографическим.

Свой первый в мире цветной передатчик Бэрд продемонстрировал 3 июля 1928 года, используя по 3 диска Нипкова в камере и телевизоре: в камере перед каждым диском стоял фильтр, пропускающий только один из трёх основных цветов, а в телевизоре за каждым диском была установлена соответствующего цвета лампа. В том же году Бэрд продемонстрировал своё стереоскопическое телевидение, а основанная им компания "Baird Television Development Company Ltd" организует первую трансатлантическую телепередачу между Лондоном и американским Хартсдейлом.

Зеркальный винт
для механической развёртки
в техническом музее Праги

Помимо диска Нипкова существует ряд других технологий. Вместо диска может использоваться вращающийся барабан либо с отверстиями, либо с набором зеркал установленных на нём: например, так называемая конструкция с «зеркальным винтом». На вертикальной оси расположена стопка металлических полированных пластин, повернутых друг относительно друга на небольшой угол. Количество пластин соответствует количеству строк развёртки. При освещении щелевой неоновой лампой, её отражение на зеркальной поверхности перемещается за счёт вращения винта и в результате получается изображение, сопоставимое с размерами всей конструкции. В этом отношении зеркальный винт превосходит диск Нипкова, многократно более громоздкий, чем размер создаваемого кадра. Однако, винт применим только в приёмных устройствах.

Ещё один известный метод «бегущего луча» был попыткой использования аналогичной технологии телекинопроекции, разработанной Манфредом фон Арденне (его ещё называли «немецким Эдисоном») в 1931 году. Объект съёмки находился в затемнённой студии и сканировался узким пучком света, проходящего через отверстия диска Нипкова, 16 раз в секунду. Отражённый от объекта свет попадал не на один фотоэлемент, а на целый блок таких элементов, позволяя суммировать сигнал для повышения светочувствительности системы. Метод «бегущего луча» использовался телекомпанией BBC до 1935 года и в Германии до 1938 года. К недостаткам этого метода стоит отнести условие съёмки — объект должен находиться в темноте, то есть метод не годится для внестудийного вещания. Несмотря на это, такие теледатчики широко использовались для вещания из студии в 30-х годах. При этом диктор усаживался в тёмной кабине и читал новости, а его изображение сканировалось бегущим лучом. Способ «бегущего луча» и сейчас применяется в современной аппаратуре, но только для передачи кинофильмов, слайдов, открыток и т.д. Арденне в 1945—1955 годах занимался научной работой в Подмосковье и был даже удостоен двух Сталинских премий. К сожалению, сфера его научных интересов в то время (да и потом, когда он вернулся в Дрезден) была далека от телевидения.

Издатель Хьюго Гернсбек смотрит передачу
собственной механической телестанции WRNY.
Август 1928 года

В том же 1927 году американская фирма «Белл телефон» построила малострочную электромеханическую систему (50 строк, 17 кадров в секунду) и провела с ее помощью первую опытную передачу из Нью-Йорка в Вашингтон. Сам Нипков впервые увидел практическое воплощение своего изобретения лишь в 1928 году на радиотехнической выставке в Берлине. Заглянув в крошечное окошечко механического телевизора, 68-ми летний изобретатель, с усмешкой сказал: «Наконец я могу быть спокойным. Я видел мерцающую поверхность, на которой что-то двигалось, хотя нельзя было различить, что именно». 12 июня 1928 года в Чикаго в эфир выходит первая вещательная станция WCFL, использующая стандарт механического телевидения, осуществившая трансантлантическую передачу. Её создателем был Улисс Санабриа (англ. Ulises Armand Sanabria), который впервые использовал для передачи изображения и звука один диапазон радиоволн, начав 19 мая 1929 года трансляцию звукового сопровождения радиостанцией WIBO, а видеосигнала — станцией WCFL. В 1929 году на международной радиовыставке в Берлине немецкий изобретатель Г. Краувинкель продемонстрировал устройство дальновидения, которое, как и первые две системы, работало на принципе механической развертки изображения (30 строк, 12,5 кадра в секунду). Правда, все эти устройства были рассчитаны только для индивидуального пользования, так как размеры экранов в этих системах были меньше спичечного коробка. В начале 1930 года уже упоминавшаяся английская лаборатория Дж. Бэрда смогла организовать впервые в мире звуковые передачи с помощью малострочных электромеханических систем дальновидения. Рядом с лондонской телестудией, расположенной в Бруклин-парке, находились две радиостанции: по каналам одной передавалось только изображение, по другой — человеческая речь. В 1931 ведется прямая трансляция с Эпстомских скачек. Компания Бэрда вела телевизионное вещание два раза в неделю по три часа, позже была введена и дневная передача. Передачи этой студии представляли собой простейшие звуковые фильмы и прямые выступления политических деятелей, ученых, актеров. Качество изображения, по нынешним временам, было неважным, но все-таки разглядеть что-то можно было. Там, где зритель не мог разобрать картинку, ему на помощь приходил звук. Казалось, что до массового распространения телевидения осталось совсем немного — через несколько лет телеприемники станут такими же обычными и радиоприемники, тем более, что в то время их объединяли в одно устройство. Историки, впоследствии, назовут этот период «лжебумом», но механические телевизионные системы начинали работать в странах одна за другой.

механические телевизоры

Первые серийные телевизионные приемники «Вижэнет» с 45-строчной механической развёрткой начали выпускаться компанией Western Television в 1929 году по цене чуть меньше $100. К производству телевизионной передающей и приемной аппаратуры, организации телевещания подключаются крупные фирмы: «Белл», «Радиокорпорация Америки» (RCA), «Вестингауз» — в США, «Телефункен» и «Фернзее» — в Германии, «Маркони» и «Граммофонная компания» — в Англии. К концу 1920-х годов более высокий уровень промышленного производства в Европе и США позволил перейти от отдельных опытных передач изображения на расстояние к организации регулярного телевизионного вещания с помощью малострочных электромеханических устройств.

В том же 1930-м году начинает регулярное вещание немецкое малострочное дальновидение. В распоряжении его специалистов имелась телевизионная студия под Берлином (Кенигвустергаузен) и радиостанция в самом городе (Бицлебен). Передачи из Берлина также велись два раза в неделю по часу. Демонстрировались лишь немые документальные и художественные фильмы, специально снятые для телевидения или смонтированные из фильмотечных материалов кинематографа. В Германии именно Нипкова считают создателем телевидения. В 1935 году первая общественная телестанция была названа в его честь — Fernsehsender Paul Nipkow. Чуть позже подобные малострочные электромеханические телестудии начинают работать в ряде крупнейших городов США, в Италии (Ватикан), во Франции (Тулуза).

Некоторые из систем были в состоянии воспроизводить изображения размером до полуметра с качеством, сравнимым с электронно-лучевой трубкой, вытеснившей впоследствии механическое телевидение. Возможности электронного («катодного») телевидения в то время были ограничены маленькими экранами с весьма низкой яркостью малоконтрастного изображения. После 1935 года благодаря некоторым техническим достижениям появились механические системы, рассчитанные на 180 и более строк. Однако, качество изображения электронного телевидения для механического осталось недостижимым. Лучшей системой механического телевидения можно по праву назвать британскую «Скофони», которая воспроизводила 405 линий на экране размером до 2,8×3,7 метров (9×12 футов). Было собрано несколько аппаратов этой системы, в том числе для домашнего использования с экраном 24×22 дюйма (56×61 см). В системе Scophony для создания изображения использовалось несколько барабанов, вращающихся с большой скоростью. Массовый выпуск телевизоров этого типа не состоялся из-за приближения мировой войны. Также известна американская система с 441 линией развёртки, использовавшая несколько барабанов, один из которых вращался со скоростью 39 690 об/мин, а другой — несколько сотен оборотов в минуту.

Л.С. Термен

В СССР же первая экспериментальная передача состоялась 1 мая 1931 года на волне 56,6 метров без звукового сопровождения, хотя еще в 1926 году Лев Сергеевич Термен (виолончелист по основному образованию) создал систему с разверткой в 32/64 строки (через несколько лет планировалось создать даже систему с разверткой в 100 строк!). В СССР использовался немецкий стандарт механического телевидения с разложением на 30 строк и частотой кадров 12,5 к/сек. Соотношение сторон кадра было принято близким к «классическому» — 4:3 с разрешением примерно 30×40 элементов. Регулярное механическое вещание из телецентра началось 15 ноября 1934 года с передачи 25-минутного эстрадного концерта. Изображение передавалось на волнах 379 метров, а звук транслировался радиостанцией ВЦСПС на длине волны 720 метров с полуночи до часа ночи 12 раз в месяц. При помощи системы велись регулярные передачи кинофильмов и трансляции из студии первого московского телецентра на Никольской улице. Так уже в 1932 году при разработке второго пятилетнего плана телевидению было уделено большое внимание.

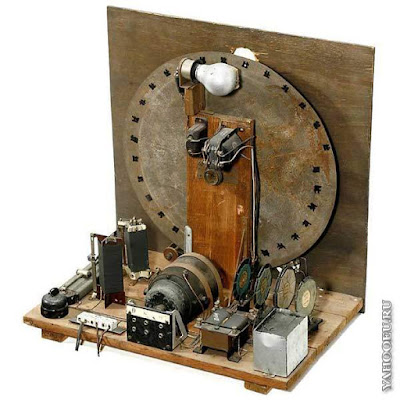

Советская телеприставка «Б-2» с механической разверткой
в экспозиции Музея нижегородской радиолаборатории

С 1933 до 1936 года отечественной промышленностью было выпущено более 3000 телеприставок марки «Б-2». Механические телевизоры тех лет представляли собой приставку к обычному радиоприёмнику. Для приёма звукового сопровождения, при его наличии, требовался ещё один радиоприёмник. С 1937 года звуковое сопровождение дублировалось по московской городской радиотрансляционной сети, как обычная радиопрограмма. Одним из немногих достоинств механического телевидения (вытекающим из его главного недостатка — низкого разрешения) была относительно узкая полоса частот видеосигнала, что позволяло использовать для его передачи диапазон средних радиоволн. Это, в свою очередь, давало возможность принимать телепередачи на больших расстояниях (сотни и тысячи километров), как и обычное радиовещание.

Видеоплеер из подручных материалов

В начале 1930-х годов среди советских радиолюбителей получило распространение конструирование самодельных телеприставок для приёма телетрансляций, в том числе зарубежных. Простейшее устройство для сканирования изображения (самодельный механический телевизор) собиралось из двигателя, вращающего диск Нипкова, небольшого контейнера с одним фотоэлектрическим элементом и обычным объективом для проецирования изображения. В то же время, их иностранные коллеги имели возможность создания любительских телестанций. После московского телецентра передачи механического телевидения начались из Одессы и Ленинграда. 10 сентября 1933 г. начались передачи механического телевидения в Новосибирске.

А это - более поздняя и сложная схема.
Здесь показана передача не только изображения, но и звука.

Вскоре механическое телевидение стало доступно всем. Но существовал один недостаток – очень низкое качество изображения. Другого на столь маленьком экране и быть не могло. Например, чтобы увеличить экран до размера средней фотографии (9x12 см), диск в телекамере должен был быть более двух метров в диаметре. Это все было не очень удобно и выгодно. А в кругах скептиков термин «телевидение» превратился в «елевидение». В декабре 1933 года передачи механического ТВ прекратились, а более перспективным было признано электронное телевидение. Однако вскоре выяснилось, что промышленность еще не освоила новую электронную аппаратуру, поэтому в феврале 1934 года механическое ТВ вернулось в эфир.

Установка механического телевидения
с четырьмя вращающимися светодиодными линейками
может воспроизводить изображение
телевидения стандартной чёткости

Технология совершенствуется, почти сразу телевидение становится звуковым. В дни коммерческой эксплуатации механического телевидения были разработаны системы для записи изображений (но не звука) с использованием модифицированного аппарата для записи граммофонных пластинок. Система, известная как «Фоновидение», также являющаяся изобретением Бэрда, не получила высокого распространения из-за высокой сложности, низкой надёжности и весьма внушительной цены. Но, тем не менее, благодаря этому аппарату до нас дошли записи широковещательных передач, которые могли бы быть утеряны. В наши дни шотландский инженер Дональд Маклин создал оборудование для проигрывания этих пластинок и проводит лекции и демонстрации записей, сделанных в 1925—1933 годах. В коллекции дисков Маклина есть серия тестовых записей, сделанных лично пионером телевидения Джоном Бэрдом. Один диск, датированный 28 марта 1928 года с пометкой «Мисс Паунсфорд» представляет собой запись длиной в несколько минут изображения женского лица, ведущего оживлённую беседу с кем-то за кадром. В 1993 году личность женщины была установлена — это Мэйбл Паунсфорд, и её короткое появление на диске считается самой первой видеозаписью с участием человека.

Увеличивается количество отверстий в дисках Нипкова - сначала до 60, а впоследствии и до 240. Следовательно, увеличивается и развертка, изображение принимает горизонтальный (альбомный) вид. Бэрд при этом продолжает исследования. В 1930 году он демонстрирует телевизионную систему с экраном 60 на 150 сантиметров, а к 1939 году изготавливает систему, которая выводила изображение на поистине гигантский экран - 4,6 на 3,7 метра. Инженер всеми силами стремится показать возможности своей разработки. Увы, к этому времени ВВС решает прекратить трансляции с использованием телевизионной системы Бэрда. Если быть точнее, произошло это ещё в 1937 году, когда механическое телевидение было заменено электронным, на базе электронно-лучевой трубки. Почему это произошло? Многим было понятно, что вещание с механической разверткой, по большей части, интересный технический аттракцион. Как бы ни развивалась и ни совершенствовалась система Бэрда, изображение было далеко от совершенства. Небольшой размер экрана, явно заметные полосы на изображении, неизбежные помехи да и шум вращающихся дисков не могли удовлетворить телезрителей, которые, к тому же, привыкли к отличному качеству изображения в кинотеатре и жаждали получить от своих телевизоров картинки сходного качества. Так или иначе, должна была настать эра электронного ТВ.

телецентр на Шаболовке

В апреле 1940 года, с запуском нового телецентра на Шаболовке, основанного уже на электронных принципах, регулярные передачи механического телевидения из Москвы прекратились. В период с 1936 по 1940 годы в большинстве развитых стран начались опытные телевизионные передачи через электронные системы ТВ, которые в итоге отодвинули механическое телевидение в сторону. Механические системы телевидения существовали до начала Второй мировой войны, уступив своё место более технологичным и надежным электронным после её окончания. Бэрд справился с обидой (а несомненно, она у него возникла) и, параллельно с совершенствованием своей механической системы, начал работу над электронным телевидением. В 1939 году он демонстрирует цветное телевидение на базе электронно-лучевой трубки, в в 1944-м представляет первый полностью электронный цветной экран с 600-строчной трёхкратной чересстрочной развёрткой и чуть позже убеждает власти в необходимости использования для цветных телепередач нового стандарта в 1000 строк. Увы, эти планы так и не были реализованы, и до 1964 года действовал стандарт в 405 строк (после - 625-строчный).

Бюст Джону Бэрду в Хеленсборо

Google Doodle посвященный этому событию

Помимо телевидения, он пытался проявить себя и во многих других областях. В свои 20 лет он пытался создавать алмазы путём нагревания графита и в результате устроил короткое замыкание в электросети университета Глазго. Через некоторое время он создал бритвенный станок из стекла, правда он разбился. По примеру автомобильных шин он пытался создать пневматическую обувь, но камеры в опытном образце лопались. Термоноски — ещё одно изобретение Бэрда, которое получилось более успешным, нежели другие.

Спускаемый аппарат АМС «Луна-13»

Что касается, систем механического телевидения, то они не умерли. Им нашли применение в фототелевизионных системах для передачи изображений с Луны и других планет автоматическими межпланетными станциями. 25 декабря 1966 года советская АМС «Луна-13» впервые передала панораму лунной поверхности при помощи механической развёртки. Кадр, состоящий из 1500 вертикальных строк, передавался в течение полутора часов. За счёт невысокой скорости передачи удалось использовать более надёжный диапазон радиоволн и получить изображение неподвижных объектов с высокой чёткостью.

C 1970-х годов некоторые радиолюбители экспериментировали с системами механического телевидения. Оборудование перепроектировалось с учётом новых технологий: старые неоновые лампы заменялись сверхъяркими светодиодами и т. п.

Эффект радуги DLP

В наше время, технологии механического телевидения нашли применение в DLP-проекторах. В них используется матрица маленьких (16 мм²) электростатически заряженных зеркал, которые выборочно отражают свет для создания изображения. Многие дешёвые DLP проекторы используют цветовое колесо для создания цветного изображения. Эта технология применялась также в электронном цветном телевидении до изобретения кинескопов с теневой маской.

Другая сфера применения опто-механических технологий — лазерные принтеры, где небольшое вращающееся зеркало используется для управления модулированным лазерным лучом по одной оси, в то время как движение барабана используется для управления по другим осям. Вариант данной схемы с применением мощных лазеров используется в лазерных проекторах с разрешением до 1024 линий (каждая линия насчитывает более 1500 точек). Такие системы отличаются высоким качеством изображения и используются, например, в планетариях.
